Aktsioonipotentsiaalide registreerimisel kasutatakse bipolaarseid ja unipolaarseid lüslitusi.

    Jäsemelülitused

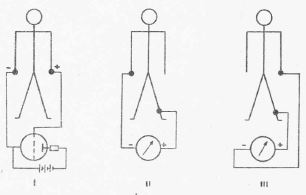

    Bipolaarsed jäsemete lülitused põhinevad Einthoveni kolmnurgareeglil. Neid nimetatakse ka standardlülitusteks.

   I standardlülitus on vasaku ja parema käe vahel, II parema käe ja vasaku jala vahel ning III vasaku käe ja vasaku jala vahel.









     Unipolaarsete lülituste puhul toimub potentsiaalide registreerimine kehapinna teatavas kindlas punktis paikneva aktiivelektroodi ja nullelektroodi vahel ( Goldbergi järgi).

    Jäsemelülituste puhul on aktiivelektroodiks järjekorras igaüks kolmest elektroodist (parem käsi, vasaks käsi ja vasak jalg).

    Ülejäänud kaks ühendatakse üheks referents e. nullelektroodiks ( aVR, aVL, AVF)

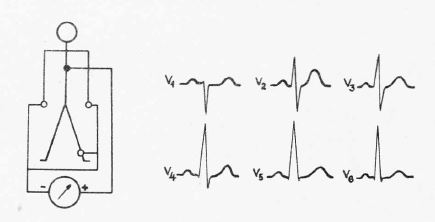

Rinnalülituste puhul on nullelektroodiks (Wilsoni järgi) ühendatud kõik jäsemete elektroodid (vaata vasak joonis)

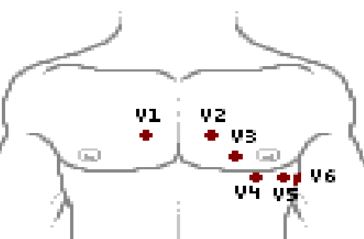

ja aktiivelektrood asetatakse rindkere erinevatesse punktidesse (vaata parem joonis):

V1 - paremal pool rinnakut kolmanda neljanda roide vahel

V2 - Vasakul pool rinnakut kolmanda neljanda roide vahel

V3 - II ja IV lülituse vahel keskkohas

V4 - neljanda viienda roide vahemikus südame tipu piirkonnas ( medio- klavikulaarjoonel)

V5 - neljanda elektroodiga ühel joonel rindkere kumeruse kohal

V6 - neljanda elektroodiga ühel joonel kaenla all



Allikas: Füsioloogia praktikumid I . Toimetaja P.-H. Kingissepp Tartu 1999



Elektroodide tähistamine värvidega.

Elektrokardiogrammi registreerimisel on oluline teada, kuidas on elektroodid värvidega tähistatud. Meil kasutavataval aparaadil kasutatakse Euroopas kasutusel olevat tähistust. Siinkohal tutvustan ka USA-s kasutusel oleva süsteemi.

Allolevas tabelis on esitatud värvide võrdlused.

EUROOPA	Elektroodi asukoht	USA
PUNANE	Parem käsi	Valge
KOLLANE	Vasak käsi	Must
ROHELINE	Vasak jalg	Punane
MUST (maandus elektrood)	Parem jalg	Roheline
Valge/Punane	V1	Pruun/Roheline
Valge/Kollane	V2	Pruun/Kollane
Valge/Roheline	V3	Pruun/Roheline
Valge/Pruun	V4	Pruun/Sinine
Valge/Must	V5	Pruun/oranž
Valge/Lilla	V6	Pruun/Tumepunane
